Intel C206 チップセット採用
Xeon® /Core™ i3などハイパフォーマンスなCPUの搭載が可能 |
 製品ページへ
 データシート |
|
ECCメモリをサポート 最大32GB対応 |
|
ラック搭載時の放熱性を考慮したボードデザイン |
|
BMCモジュール搭載可能（G4バージョンのみ） |
|
長期供給可能 |
 |
| |
| ●Intel C206 チップセット採用 |
| |
・Xeon® /Core™i3などハイパフォーマンスなCPUの搭載が可能 |
| |
| ●ECCメモリをサポート |
| |
・最大32GB |
| |
| ●ラック搭載時の放熱性を考慮したボードデザイン |
| |
・ヒートシンク、メモリスロット、ケーブル、コネクタを平行に配置し、エアフローを確保
⇒熱問題を回避、ファン回転にともなう電力消費・騒音を低減
|
 |

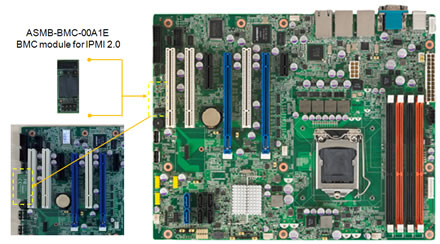

| ●BMCモジュール搭載可能（G4バージョンのみ） |
| |
 |
| |
|
|
| |
●長期供給可能 |
| |
-供給予定期間：2016年まで（2012年1月現在） |
| |
|
| |
●搭載可能シャーシ一覧 |
| |
|
| |
|
| |

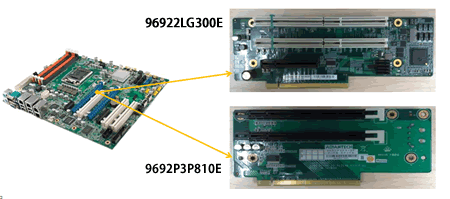

※2U用ライザーカード 型式 96922LG300E（2*PCI-X+1*PCIex8）
9692P3P810E（PCIex16 to 2 PCIex8） |
| |
|
 |
|
| |
| 型番 |
ASMB-781QG2-00A1E |
ASMB-781QG4-00A1E |
| 搭載可能プロセッサ |
Xeon E3-1275 （コア：4/スレッド：8、最大3.4GHz）/L3キャッシュ8MB |
| Xeon E3-1225 （コア：4/スレッド：4、最大3.1GHz）/L3キャッシュ6MB |
| Corei3-2120 （コア：2/スレッド：4、最大3.3GHz）/L3キャッシュ3MB |
| PentiumG850 （コア：2/スレッド：2、最大2.9GHz）/L3キャッシュ3MB |
| CeleronG540 （コア：2/スレッド：2、最大2.5GHz）/L3キャッシュ2MB |
| メモリ |
|
デュアルチャネルDDR3 ECC/NonECC 1066/1333 MHz |
| 最大 |
32GB |
| ソケット |
4x240-pin DDR3 DIMM |
| 拡張スロット |
PCIex16(Gen2) |
2 |
| PCIex4(Gen2) |
1 |
| PCIex1(Gen2) |
1 |
| PCI |
3 |
| ディスプレイ |
コントローラ |
ASPEED AST-1300/2300 |
| VRAM |
DDR3 512 Mbit(64MB) |
| Ethernet |
スピード |
10/100/1000 Mbps |
| コントローラ |
LAN1：Intel 82579LM
LAN2：Intel 82574L |
LAN1：Intel 82579LM
LAN2：Intel 82574L
LAN3/4：Intel 82580DB |
| コネクタ |
RJ-45 x 2 |
RJ-45 x 4 |
| SATA |
SATA3.0 |
2 |
| SATA2.0 |
4 |
| RAID |
RAID0,1,10&5 |
| RearI/O |
シリアル |
1 （wake on modem非対応） |
| USB |
4 |
| VGA |
1 |
| LAN |
2 |
4 |
| PS/2 KB/マウス |
2 |
| 内部コネクタ |
PSU |
24-pin SSI power connector + 8-pin SSI 12 V power connector |
| USB |
3 (6 USB対応） 2 Type-A |
| ファンヘッダ |
5 x 4ピン |
| SM Bus |
1 |
| Chassis intruder |
1 |
| フロントLAN LED |
2 |
| シリアルポートヘッダ |
1(RS-232) |
| 寸法 |
|
304.8 x 244 mm |
| |
