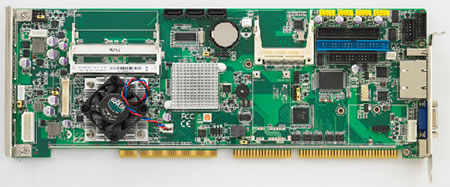

Intel®Atom™D525/N455搭載　PICMG1.0準拠 SBC
PCA-6012　新発売

低消費電力！Intel AtomD525/N455搭載

製品ページへ
データシート

メモリ DDR3 800MHz DIMM 最大4GB搭載可能（G2バージョンのみ）

万全の熱対策！スマートファンコントロール機能搭載

豊富なI/O！9 USB 2.0、パラレルポート、3 SATA、IDE、2COM
CFスロット、2ギガビットイーサネット(G2バージョンのみ)

SUSI機能使用可能

●低消費電力！Intel AtomD525/N455搭載

-N455搭載モデル（VGバージョン）はファンレスシステムの構築が可能
-D525搭載モデル（G2バージョン）はデュアルコアプロセッサ搭載で高いパフォーマンスを実現

●メモリ DDR3 800MHz DIMM 搭載可能

-最大4GB（G2バージョンのみ）

●万全の熱対策！スマートファンコントロール機能搭載

-ファン回転数の制御が可能

●豊富なI/O！

-9 USB 2.0、パラレルポート、3 SATA、IDE、2COM
CFスロット、2ギガビットイーサネット(G2バージョンのみ)

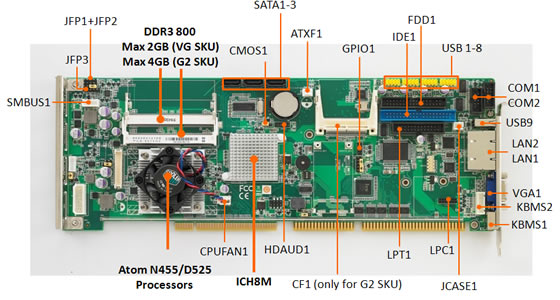

●ボードレイアウト

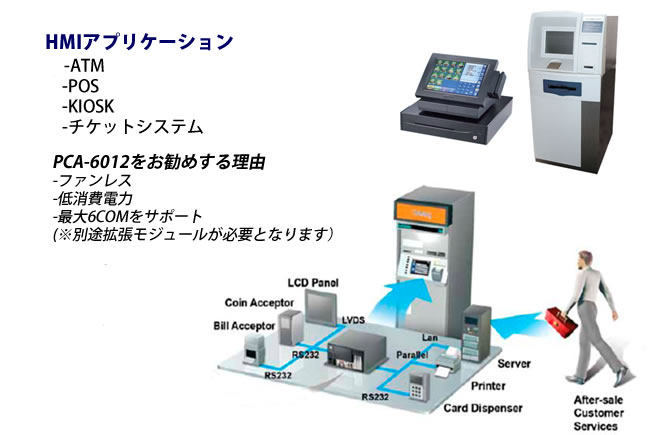

●応用事例

型番		PCA-6012VG-00A1E	PCA-6012G2-00A1E
プロセッサ	CPU	Intel Atom N455	Intel Atom D525
	スピード	1.66 GHz	1.8 GHz
	L2キャッシュ	512 KB	1 MB
	チップセット	Intel ICH8M
	BIOS	AMI 16Mb SPI Flash
メモリ		デュアルチャネル DDR3 800 MHz
	最大	2GB	4GB
	ECC	204 pin SODIMM x 2
グラフィックス	コントローラ	Embedded Gen3.5+ GFX Core technology, Direct X 9/Pixel Shader 2.0 compliant
	VGA	最大 SXGA 1400 x 1050 @ 60 Hz	最大QXGA 2048 x 1536 @ 60 Hz
Ethernet	スピード	10/100/1000 Mbps
	コントローラ	LAN1: Intel 82567V, LAN2: Intel 82583V
	コネクタ	RJ-45 x 2
SATA	最大転送レート	SATAⅡ：300MB/s
	チャンネル数	3
I/O	USB 2.0	8(ピンヘッダ)	8(ピンヘッダ)、1　ブラケット
	シリアル	2　RS-232（ピンヘッダ） 4　RS-485（PCA-COM485-00A1E(別売）使用時）
	パラレル	1
	FDD	1
	PS/2	1（Yケーブルは製品に同梱）
使用温度	動作温度	0～60℃
	非動作温度	-40～85℃
寸法		338 x 122 mm
