Intel® Q67/B65チップセット搭載 Intel® Core™i7/i5/i3対応 |
 製品ページへ
 データシート |
|
メモリ DDR3 1066/1333MHz DIMM 最大32GB |
|
多様な画面出力！：オンボードVGA,DVI（QG2verのみ） |
|
システムの信頼性も確保！
SATA 2.0＋SATA 3.0,ソフトウェアRAID0,1,5,10に対応 |
| |
|
豊富なI/Oと優れた拡張性！
14 USB 2.0(最大）、6 COM(最大）、1 PCIex1、1 PCIex4、1 PCIex16、 4 PCI スロット搭載 |
| |
|
SUSIAccess機能搭載(詳細はコチラ） |
 |
| |
| |
CPU/グラフィック |
|
- 統合されたQuad Core CPU
- メモリDDR3 1066/1333 MHzをサポート
- 独立2画面表示(QG2)
- 低消費電力とハイパフォーマンスの両立を実現
- 高い3Dグラフィックスパフォーマンス (DX 10.1, OGL 3.0）
- 熱設計電力:
SV/LV/ULV (45W QC,35-18W DC)
注: 本製品は第1世代Core iシリーズには対応しておりません。 |
| PCH |
- 完全なクロック統合
- SATA3 Gen3.0
- PCIe Gen2(5GT/s)
- AMT 7.0
|
| |
| ●DDR3メモリサポート |
| -最大32GB |
| |
●豊富なI/Oと拡張スロット |
-14 USB(最大), 6 COM(最大）, グラフィックボード用1×PCIex16搭載 |
 |
| |
| ●SUSI Access機能搭載 |
|

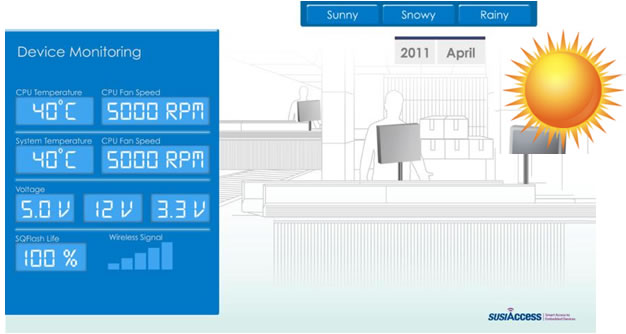

| 特長1 デバイス集中監視 |
 |

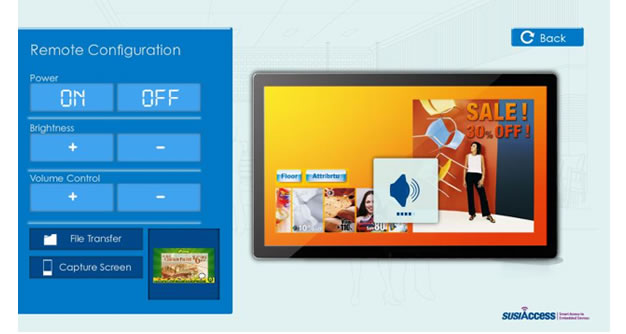

| 特長2 リモート設定統合 リモートからエンベッドデバイス設定を調整可能 |
 |

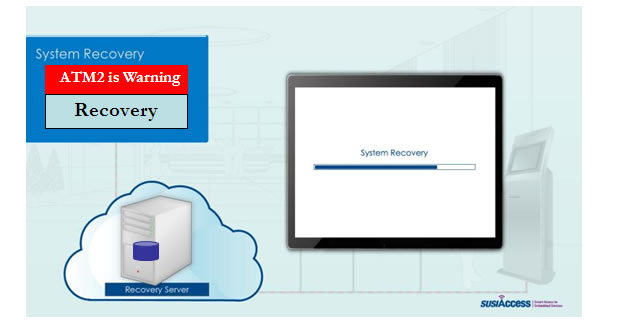

| 特長3 ワンクリックシステムリカバリー |
 |
| |

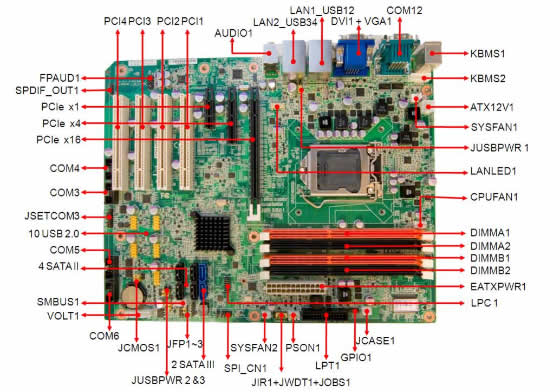

| ●ボードレイアウト |
 |
| |
|
| |
|
 |
|
| |
| 型番 |
AIMB-781QG2-00A1E
|
AIMB-781QVG-00A1E |
| 搭載可能プロセッサ |
Intel Core i7 2600（最大3.4GHz）/L3キャッシュ8MB |
| Intel Core i5 2xxx（最大3.3GHz）/L3キャッシュ6MB |
| Intel Core i3 2xxx（最大3.3GHz）/L3キャッシュ3MB |
| メモリ |
|
デュアルチャネルDDR3 1066/1333 MHz |
| 最大 |
32GB |
| ソケット |
4x240-pin DDR3 DIMM |
| 拡張スロット |
PCIex16 |
1 |
| PCIex4 |
1 |
| PCIex1 |
1 |
| PCI |
4 |
| ディスプレイ |
コントローラ |
Intel HD Graphics |
| デュアルディスプレイ |
VGA + DVI |
- |
| Ethernet |
スピード |
10/100/1000 Mbps |
| コントローラ |
LAN1: Intel 82579LM、LAN2: Intel 82583V |
Intel 82579LM |
| コネクタ |
RJ-45 x 2 |
- |
| SATA |
SATA3.0 |
2 |
5 |
| SATA2.0 |
4 |
1 |
| RearI/O |
VGA |
1 |
| DVI |
1 |
- |
| Ethernet |
2 |
1 |
| USB |
4 |
| Audio |
2 (Line-out,Mic-in) |
| シリアル |
2 |
| PS/2 |
2 (1 x keyboard and 1 x mouse) |
| 内部コネクタ |
USB 2.0 |
10 |
8 |
| シリアル |
4(3xRS-232, 1xRS232/422/485、自動フローコントロール) |
- |
| IDE |
- |
| SATA |
6 |
| パラレル |
1 |
| IrDA |
1 |
| DIO |
- |
| 寸法 |
|
304.8 x 244 mm |
|
|
| |
|
| |
|
