第2世代Core™i7/i5/i3プロセッサ対応 MicroATXマザーボード
AIMB-581 新発売 |
|
 |
|
 |
Intel® Q67/C206チップセット搭載 |
|
Intel®Xeon™/Core™i7/i5/i3およびCeleron®対応 |
|
多様な画面出力に対応：オンボードVGA,DVI-1
(LVDS,DVI-2,TPMはオプションにて対応） |
|
DDR3 1066/1333MHz DIMM 最大16GB |
|
4 SATA 2.0＋2 SATA 3.0,ソフトウェアRAID0,1,5,10に対応 |
|
Intel vPro,AMT 7.0に対応 |
|
デュアルギガビットイーサネット |
|
1 PCIe x 4, 2 PCI, 1 PCIex16, 10 USB 2.0, 2 USB 3.0,
6 COM |
|
 |
|
| |
アドバンテックのAIMB-581は、Intel® Q67/C206チップセット搭載のMicroATXマザーボードです。第2世代Core™i7/i5/i3プロセッサに対応し、DDR3 DIMM 最大16GBまで対応します。グラフィック機能はCPUに内蔵しておりますので、消費電力やシステムコストを削減できます。
このように、AIMB-581はハイパフォーマンスを必要とする産業コントロール製品/工場自動設備/KIOSKなどのアプリケーションの組み込みソリューションに最適な製品です。
|
|
 製品ページへ
 データシート |
| |
|
|
|
 |
| |
| |
CPU/グラフィック |
|
- 統合されたQuad Core CPU
- ECCメモリをサポート
(DDR3 1066/1333)
- 独立2画面表示
- 低消費電力とハイパフォーマンスの両立を実現
- 高い3Dグラフィックスパフォーマンス (DX 10.1, OGL 3.0）
- 熱設計電力:
SV/LV/ULV (45W QC,35-18W DC)
注: 本製品は第1世代Core iシリーズには対応しておりません。 |
| PCH |
- 完全なクロック統合
- SATA3 Gen3.0
- PCIe Gen2(5GT/s)
- AMT 7.0
|
| |
| ●DDR3メモリサポート |
| -最大16GB |
| |
●豊富なI/Oと拡張スロット |
-12 USB,6 COM,グラフィックボード用1×PCIex16搭載 |
 |
| |

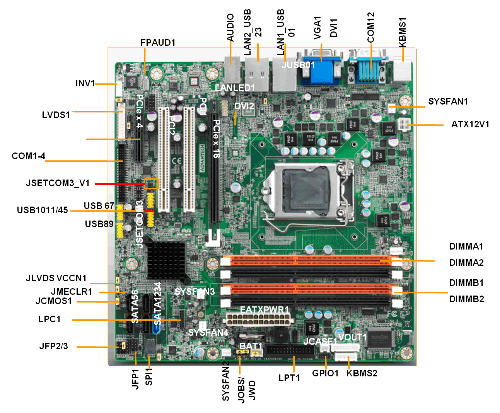

| ●ボードレイアウト |
 |
| |
|
| |
|
 |
|
| |
| 型番 |
AIMB-581WG2-00A1E
(11月以降販売予定) |
AIMB-581QG2-00A1E |
| プロセッサ |
CPU |
Intel Xeon E3-1275 |
Intel Xeon E3-1225 |
Corei3-2120 |
Pentium G850 |
Intel Corei7-2600 |
Intel Corei5-2400 |
Intel Corei3-2120 |
|
| コア数 |
4 |
4 |
2 |
2 |
4 |
4 |
2 |
|
| 最大スピード |
3.4GHz |
3.1GHz |
3.3GHz |
2.9GHz |
3.4GHz |
3.1GHz |
3.1GHz |
|
| サポートモデル |
WG2 |
WG2 |
WG2 |
WG2 |
QG2 |
QG2 |
QG2 |
|
| L3キャッシュ |
8MB |
6MB |
3MB |
3MB |
8MB |
6MB |
3MB |
|
| チップセット |
Q67/C206 |
| メモリ |
|
デュアルチャネルDDR3 1066/1333 MHz |
| 最大 |
16GB |
| ソケット |
4x240-pin DDR3 DIMM |
| 拡張スロット |
PCIex16 |
1 |
| PCIex4 |
1 |
| PCI |
2 |
| ディスプレイ |
LVDS |
シングルチャネル 24-bit/デュアルチャネル48-bit LVDS(optional) |
| 1st DVI |
最大解像度1920x1200 |
| 2st DVI |
最大解像度1920x1200、内部ピンヘッダ使用(optional) |
| デュアルディスプレイ |
CRT+LVDS,CRT+DVI,LVDS+DVI |
| Ethernet |
スピード |
10/100/1000 Mbps |
| コントローラ |
GbE LAN1: Intel 82579LM, GbE LAN2: Intel 82583V |
| コネクタ |
RJ-45 x 2 |
| SATA |
|
2 SATA 3.0/4 SATA 2.0 |
| RearI/O |
VGA |
1 |
| DVI |
1 |
| Ethernet |
2 |
| USB |
4 |
| Audio |
2 (Line-out,Mic-in) |
| シリアル |
2 |
| PS/2 |
2 (1 x keyboard and 1 x mouse) |
| 内部コネクタ |
USB |
8（USB 2.0） |
| シリアル |
4(3xRS-232,1xRS232/422/485、自動フローコントロール) |
| IDE |
- |
| SATA |
2 SATA 3.0/4 SATA 2.0 |
| LVDS&Inverter |
1 |
| パラレル |
1 |
| IrDA |
- |
| GPIO |
8-bit GPIO |
| 寸法 |
|
244x244mm |
|
|
| |
|
| |
|
|
|
|
|
| |
