第2世代モバイルCore™i7/i5/i3プロセッサ対応 Mini-ITXマザーボード
AIMB-272 新発売 |
|
 |
|
| |
アドバンテックのAIMB-272は、Intel® QM67チップセット搭載のMini-ITXマザーボードです。第2世代モバイルCore™i7/i5/i3プロセッサに対応し、DDR3 SODIMM 最大8GBまで対応します。グラフィック機能はCPUに内蔵しておりますので、消費電力やシステムコストを削減できます。
このように、AIMB-272はハイパフォーマンスを必要とする産業コントロール製品/工場自動設備/KIOSKなどのアプリケーションの組み込みソリューションに最適な製品です。
|
|
 製品ページへ
 データシート |
| |
|
|
|
 |
| |
| |

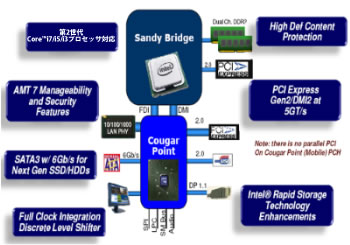

CPU/グラフィック |
|
- 統合されたQuad Core CPU
- ECCメモリをサポート
(DDR3 1066/1333)
- 独立2画面表示
- 低消費電力とハイパフォーマンスの両立を実現
- 高い3Dグラフィックスパフォーマンス (DX 10.1, OGL 3.0）
- 熱設計電力:
SV/LV/ULV (45W QC,35-18W DC)
注: 本製品は第1世代モバイルCore iシリーズには対応しておりません。 |
| PCH |
- 完全なクロック統合
- SATA3 Gen3.0
- PCIe gen2
- AMT 7.0
|
| |
| ●DDR3メモリサポート |
| -最大8GB |
| |
| ●豊富なI/Oと拡張スロット |
-8 USB,6 COM,グラフィックボード用1×PCIex16、1×Mini PCIe |
 |
| |

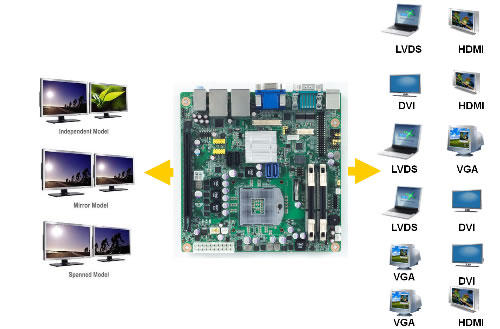

| ●独立2画面表示 |
 |
| |
| ●ボードレイアウト |
 |
| |
|
| |
|
 |
|
| |
| 型番 |
AIMB-272G2-00A1E
 |
| プロセッサ |
CPU |
Corei7-2710QE |
Core i5-2510E |
Core i3-2330E |
Celeron B810 |
| 最大スピード |
4 |
2 |
2 |
2 |
| 最大スピード |
2.1GHz |
2.5GHz |
2.2GHz |
1.6GHz |
| L3キャッシュ |
6MB |
3MB |
3MB |
2MB |
| チップセット |
QM67 |
| メモリ |
|
デュアルチャネルDDR3 1066/1333 MHz |
| 最大 |
8GB |
| ソケット |
2x204-pin DDR3 SODIMM |
| 拡張スロット |
PCIex16 |
1 |
| Mini-PCIe |
1 |
| PCI |
- |
| ディスプレイ |
VGA |
最大解像度2048ｘ1536 |
| LVDS |
○ |
| HDMI |
HDMI 1.4 |
| DVI |
最大解像度1920x1200 |
| デュアルディスプレイ |
CRT+LVDS,CRT+DVI,DVI+HDMI,LVDS+HDMI,CRT+HDMI,DVI+LVDS |
| Ethernet |
スピード |
10/100/1000 Mbps |
| コントローラ |
GbE LAN1: Intel 82579LM, GbE LAN2: Intel 82583V |
| コネクタ |
RJ-45 x 2 |
| SATA |
|
2 SATA 3.0/2 SATA 2.0 |
| RearI/O |
VGA |
1 |
| HDMI |
1 |
| Ethernet |
2 |
| USB |
4 |
| Audio |
3 (Line-out,Line-in,Mic-in) |
| シリアル |
2 |
| PS/2 |
2 (1 x keyboard and 1 x mouse) |
| 寸法 |
|
170x170mm |
|
|
| |
|
| |
|
|
|
|
|
| |
