Advantechアドバンテック株式会社 - Intel Atom搭載　ファンレス組み込みPC　UNO-2174/2178

お問い合わせ　ajp_callcenter@advantech.com

アドバンテックの新しい組込オートメーション・コンピュータ、UNO-2174A/UNO-2178Aは、低消費電力のIntel® Atom™ N450/D510プロセッサ搭載で、2GB DDR2メモリが内蔵されています。豊富なI/Oモジュールには、シリアルポート x 8、GbEポート x 2、USB 2.0ポート x 6、プリンタポート x 1が含まれています。多様な拡張能力のあるUNO-2174A/UNO-2178Aは、追加I/O拡張、Mini PCIe x 2とSIMカード x 1を通すフィールドバス・カードなどといった拡張オプションや、多機能アプリケーションに最適です。PCI/104+やPCI-104プラグイン・カード用の追加拡張ボードの追加購入も可能です。両製品共に、Energy Star認証、IP40保護等級、広動作温度範囲対応(-10～70℃、本体のみ)、低消費電力でも高性能を提供します。これらの優れた特徴を兼ね備えたUNO-2174A/UNO-2178Aは、変換通信プロトコルや産業用シンクライアント、マシン・オートメーション(MA)やファクトリー・オートメーション(FA)のアプリケーションに非常に優れた製品です。


Windows 7 をサポート	Enagy star認証	ファンレス	高範囲温度対応	内部配線なし	Mini PCIe ソケット	IP40 保護等級

	システム一例


	無人ステーションの監視用SCADAサーバ
	リモートSCADAサーバは、遠隔無人ステーションの機器データを収集し、LAN/携帯通信にて中央制御室に報告されます。

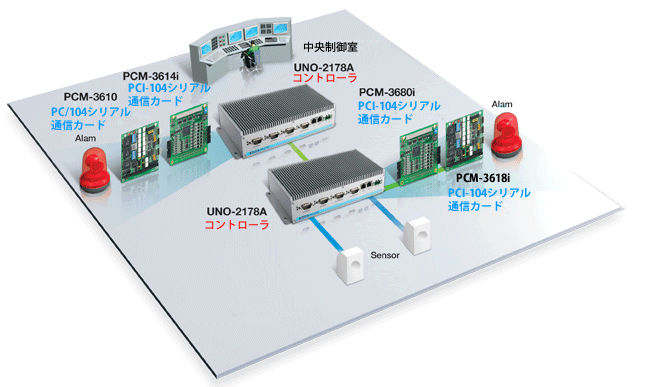

	FAにおけるオンライン検査システム
	自動検査システムは、複数のCOMポートと内蔵PC/104+ DAQモジュール経由で多様なデバイスやセンサーに接続します。

	Atom搭載UNO　製品ピックアップ


型式	UNO-2173A	UNO-2173AF	UNO-2174A	UNO-2178A
Link and Download
説明	Intel Atom N270 搭載ファンレス組み込みPC with 2 x LAN, 3 x COM, Mini PCIe	Intel Atom N270 搭載ファンレス組み込みPC with 2 x LAN, 3 x COM, Mini PCIe、背面 I/O	Intel Atom N450 搭載ファンレス組み込みPC with 6 x USB, 4 x COM, 2 x Mini PCIe	Intel Atom D510 搭載ファンレス組み込みPC with 6 x USB, 8 x COM, 2 x Mini PCIe

CPU

Intel Atom N270 1.6 GHz

Intel Atom N450 1.67 GHz

Intel Atom D510デュアルコア1.67 GHz

オンボードRAM	1 GB/ 2 GB DDR2 SDRAM	1 GB/ 2 GB DDR2 SDRAM	2 GB DDR2 SDRAM	2 GB DDR2 SDRAM
ディスプレイ	DB15 VGA connector 1600 x 1200 @ 85 Hz	DB15 VGA connector 1600 x 1200 @ 85 Hz; LVDS with backlight control	DB15 VGA connector 1400 x 1050 @ 85 Hz	DB15 VGA connector 2048 x 1536 @ 85 Hz
オーディオ	-	5.1 channel HD Audio	5.1 channel HD Audio	5.1 channel HD Audio
シリアルポート	2 x RS-232	2 x RS-232 1 x RS-422/485	2 x RS-232/485 2 x RS-232/422/485	6 x RS-232/485 2 x RS-232/422/485
イーサネットポート	1 x 10/100/1000 Base-T	2 x 10/100/1000 Base-T	2 x 10/100/1000 Base-T	2 x 10/100/1000 Base-T
USBポート	2	4	6	6

ストレージ

CF: 1 x フロントアクセス可能 type I/II CompactFlash^® slot
HDD: 1 x 2.5" SATA HDD/SSDブラケット

拡張スロット	1 x Mini PCIe	2 x Mini PCIe with 1 x SIM slot PC/104+ and PCI-104*
バッテリバックアップ SRAM	1 MB**	-

プリンタポート

1 x internal printer port pin head**

ウォッチドッグタイマ

Programmable 256 levels timer interval, from 1 to 255 sec

動作温度

IEC 60068-2-2 with 100% CPU/ I/O loading
-20 ~ 70℃ (-4 ~ 158℉)

IEC 60068-2-2 with 100% CPU/ I/O loading
-10 ~ 70℃ (14 ~ 158℉)

取付方法	DINレール, ウォールマウント, VESA

寸法
(W x D x H)

255 x 152 x 59 mm (10" x 6.0" x 2.3")

255 x 152 x 50 mm
(10" x 6.0" x 2.0")

255 x 152 x 59 mm
(10" x 6.0" x 2.3")

* 注1: 追加のドーターボード(別売）が必要です
**注2: 本機能は案件ベースでのご対応となります
