Intel®Atom™N455/D525搭載 3.5インチシングルボードコンピュータ
PCM-9363 新発売
|
|
 |
|
| |
アドバンテックのPCM-9363は、Intel®Atom™N455/D525を搭載した3.5インチシングルボードコンピュータです。
9W～16Wの低消費電力ながら、高いパフォーマンスを実現します。標準装備するI/Oも豊富で、シリアルATA x 2、USBポート x 6、COM x 3 からさまざまな周辺機器を制御することが可能です。
|
|
 製品ページへ
 データシート |
| |
|
|
|
 |
| |
| |
●低消費電力～シングルコア／デュアルコアCPUよりお選びいただけます |
-Intel® Atom™ N455 1.66GHz 、約9Wの消費電力（シングルコア、ファンレス）
-Intel® Atom™ D525 1.8GHz 、約16Wの消費電力（デュアルコア） |
| |
| ●DDR3メモリサポート |
| -最大4GB（D525搭載モデル）/2GB（N455搭載モデル） |
| |
| ●充実した電源設計 |
| -12V電源入力をサポート、システムの統合が容易 |
| -電源許容範囲：12V +/-10% |
| -DC電源ホットプラグをサポート、ボードやシステムにダメージを与える異常パルスからの保護に最適 |
|
| ●グラフィック・ディスプレイ機能も充実 |
| -18/24-bit LVDS+VGAの独立2画面表示 |
| -HDMIをサポート、最大解像度1920x1080（PCM-9363DH-S8A1E ） |
| -MPEG2 H/Wデコーダー |
| |
| ●デュアルギガビットイーサネットおよびHDオーディオ搭載 |
| -デュアルギガビットイーサネット: LAN1 Intel 82567 and LAN2 Intel 82583V |
| -HD Audio codec |
| |
| ●豊富なI/O |
| -2 SATAII, 6 USB, 3 COM(2 RS-232, 1 RS-232/422/485), 1LPT, SMBUS, PS2 KB/MS, 8-bit GPIO, 1 ウォッチドッグタイマ |
| -1 CF ソケット オンボード |
| -1 mini-PCIe ソケット |
|
| ●ボードレイアウト |

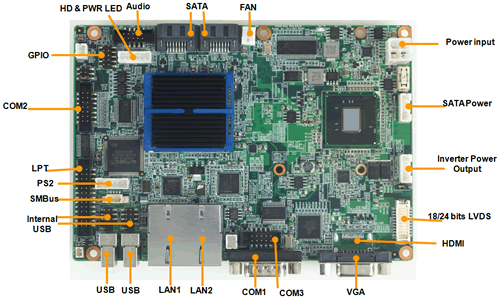

| <<表面>> |
 |
|
| |
|
| |

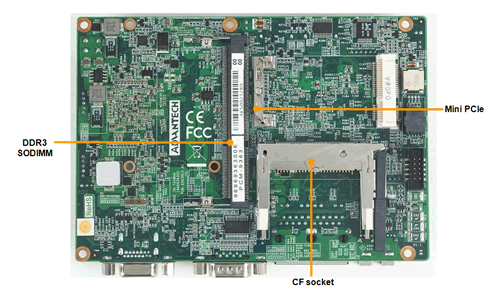

<<裏面>> |
| |
 |
 |
|
| |
| 型番 |
PCM-9363N-S6A1E |
PCM-9363D-S8A1E |
PCM-9363DH-S8A1E |
| プロセッサ |
CPU |
Intel® Atom™ N455 1.66 GHz |
Intel® Atom™ D525 1.8 GHz |
| L2キャッシュ |
512KB |
1MB |
| チップセット |
Intel N455 + ICH8M |
Intel D525 + ICH8M |
| BIOS |
AMI 16 Mbit Flash BIOS |
| メモリ |
|
DDR3 800 MHz |
| 最大 |
2GB |
4GB |
| ソケット |
1x204-pin SODIMM |
| ディスプレイ |
チップ
セット |
Intel® Atom™ Processor N455 1.66GHz |
Intel® Atom™ Processor D525 1.8GHz |
| VRAM |
Optimized Shared Memory Architecture up to 224 MB system memory |
| グラフィックエンジン |
Intel Gen 3.5 DX9, MPEG2 Decode in HW
Embedded Gen3.5+ GFX Core |
| LVDS |
最大1366ｘ768@シングルチャネル18/24-bit LVDS |
| CRT |
最大1400 x 1050 (SXGA) |
最大2048 x 1536 |
| HDMI |
Supported by request.
Support 1080P and scale function
Supports Hot Plug Detection (HPD) for HDMI |
| デュアルディスプレイ |
CRT+LVDS |
| Ethernet |
スピード |
10/100/1000Mbps |
| コントローラ |
LAN1:Intel 82567V Giga LAN
LAN2:Intel 82583V Giga LAN |
| コネクタ |
RJ-45 on LAN1,LAN2 |
| I/O(背面) |
シリアル |
1(COM1:RS-232) |
| イーサネット |
2 |
| CRT |
1 |
| HDMI |
- |
- |
1 |
| USB |
2 |
| I/O(内蔵） |
USB |
4 |
| シリアル |
3(COM2:RS-232/422/485,COM3/COM4:RS-232) |
| パラレル |
1 |
| SMBUS |
1 |
| KB/MOUSE |
1 |
| GPIO |
8-bit GPIO |
| ストレージ |
SATA |
2 SATA connector, 1 SATA power connector |
| CF |
1 (CompactFlach Card TYPE I/II (Primary Master IDE Channel)) |
| 拡張スロット |
Mini PCI Express |
1 |
| 電源 |
入力電圧 |
12V 単一入力 |
| 寸法 |
|
146ｘ102mm |
直販価格
（税抜） |
|
￥35,600- |
￥37,100- |
￥37,500- |
|
|
| |
|
| |
|
|
|
|
|
| |
