アドバンテックのAIMB-280は、Q57チップセットを搭載し最新のLGA1156ソケット仕様Intel® Core™ i7/i5/i3/Pentium プロセッサに対応した産業用 Mini-ITX マザーボードです。
|
|
|
| |
メモリコントローラ内蔵のクアッドコア Intel® Core™ i7、Core™ i5 700シリーズやメモリコントローラとグラフィックスコントローラを内蔵したデュアルコアIntel® Core™ i5 600、Core™ i3シリーズに対応し、従来製品より大幅に向上した高いパフォーマンスと、ターボ・ブーストやハイパースレッディング、DirectX 10などの最新技術を享受いただけます。
また4つのSATAポートと2つのGigabit LANを装備し、SATA RAID 0, 1, 5, 10 による信頼性の高いストレージと、高速なネットワーク環境を実現します。
また1 PCIe x16, 1 8 USB, 2 COMといった豊富なI/Oを備え、高い拡張性を提供します。
|
| |
|
|
|
 |
| |

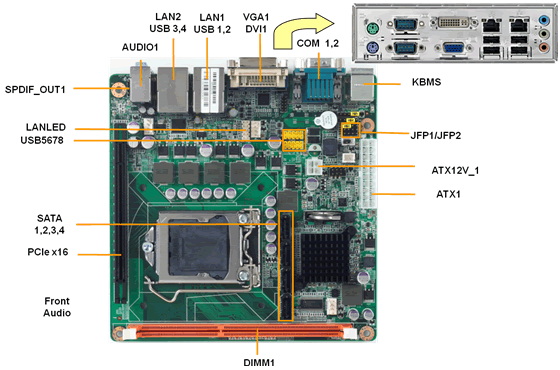

＜AIMB-280 レイアウト＞ |
|
| |

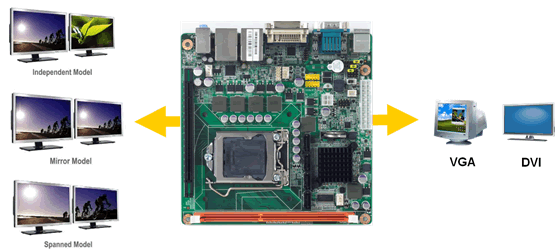

＜デュアルディスプレイに対応＞ |
|
| |
＜Intel® ターボ・ブースト・テクノロジー・モニターに対応＞ |
|
| Intel® ターボ・ブースト・テクノロジー・モニターは、Windows® 7用サイドバー・ガジェットで、動作周波数が表示されます。 |
| |
＜小型でハイパフォーマンス - 多様なアプリケーションに対応＞ |
|
|
| |
|
|
|
 |
|
| |
| |
AIMB-280 |
| プロセッサ |
CPU |
Core i7 |
Core i5 700 |
Core i5 600 |
Core i3 |
Pentium |
| スピード |
2.93 Ghz |
2.66 Ghz |
3.3 GHz |
3.06 GHz |
2.8 GHz |
| Integrated Graphics |
- |
- |
Yes |
Yes |
Yes |
| チップセット |
Q57 |
| メモリ |
最大 |
4 GB、DDR3 800/1066/1333 |
| ソケット |
1 x 240-pin DIMM |
| 拡張スロット |
PCI |
- |
| PCIe x16 (Gen2) |
8 GB/s per direction, 1 スロット |
| グラフィック |
コントローラ |
Intel HD Graphics |
| VRAM |
最大1 GB シェアメモリ |
| 背面I/O |
VGA |
1 |
| DVI |
1 |
| Ethernet |
2 |
| USB |
4 (USB 2.0 準拠) |
| Audio |
3 (Mic-in, Line-out, Line-in) |
| シリアル |
2 (RS-232) |
| PS/2 |
2 (1 x キーボード、1 x マウス) |
| 内部コネクタ |
USB |
4 (USB 2.0 準拠) |
| SATA
|
4 |
| CompactFlash
|
- |
| Ethernet |
コントローラ |
GbE LAN1: Intel 82578DM, LAN2: Intel 82583V |
| コネクタ |
RJ-45 x 2 |
| SATA |
最大データ
転送レート |
300 MB/s |
| チャネル数 |
4 |
| 環境 |
稼働温度 |
0 〜 60° C（CPU スピードと冷却対策による） |
| サイズ |
寸法 |
170 mm x 170 mm |
|
| |
|
| |
型番 |
チップ
セット |
VGA |
DVI |
SW
RAID |
USB |
COM |
GbE LAN |
AIMB-280QG2-00A1E |
Q57 |
Yes |
Yes |
Yes |
8 |
2 |
2 |
※ VGAとDVIは、グラフィックス機能内蔵CPU使用時のみ有効 |
|
| |
|
| |
|
|
|
|
|
| |
