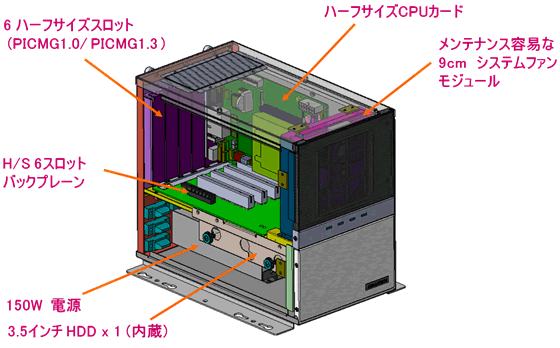

アドバンテックのIPC-3026は、PICMG1.3/ PICMG1.0 6スロット搭載 ハーフサイズSBC用
パッシブバックプレーン対応 小型シャーシです。

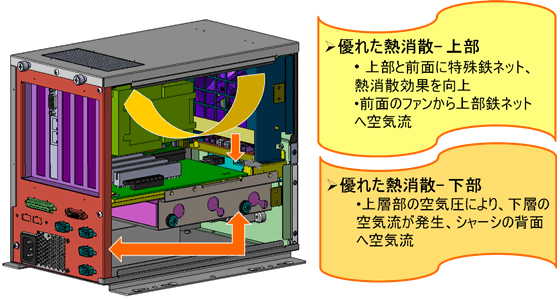

前面と上部に特別な鉄ナイロンネットを施し、熱消散効果に非常に優れます。
また前面にエラー検知用の電源・HDD・温度LEDインジケータとアラーム通知を備え、メンテナンスにとても便利です。 |
 |
|
| |
IPC-3026は非常に小型である特徴から、設置スペースに制限のある組み込みアプリケーションに最適です。また、低消費電力でありながら、モーションカードやコントロールカードなどの拡張カードの増設が可能で拡張性に優れており、マシンオートメーション用途にも最適です。 |
| |
|
|
 |
| |
| |

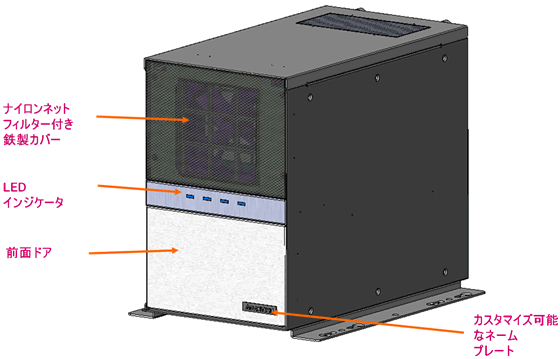

＜IPC-3026 外観＞ |
|
| |
|
|
| |
|
|
| |

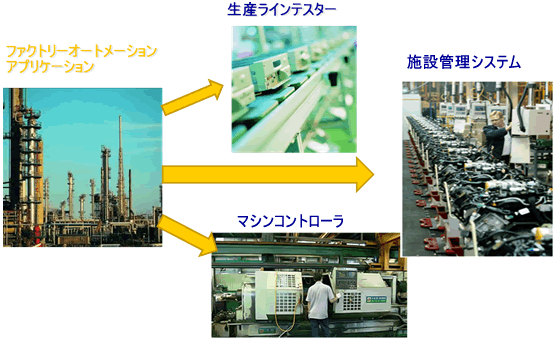

| ●応用事例〜ファクトリーオートメーション
|
生産ラインテスター
、マシンコントローラ、施設管理システムに |
 |
|
| |
IPC-3026は非常に小型である特徴から、設置スペースに制限のある組み込みアプリケーションに最適です。 |
| |
|
|
 |
|
| |
| 型番 |
IPC-3026 |
ドライブ
ベイ |
|
フロントアクセス |
内蔵 |
| 3.5インチ |
- |
1 |
| 冷却 |
ファン |
1 (9 cm 53 CFM) |
| エアフィルタ |
Yes |
| I/O |
USB |
2 (前面アクセス), 2 (背面アクセス) |
| 他 |
LEDインジケータ |
電源、HDD、温度、ファン |
| 前面パネル |
リセットボタン、電源スイッチ |
| 背面パネル |
予備の9-pin D-SUB穴、25-pin穴、DVI穴、USBポート |
| 環境 |
|
稼働時温度 |
非稼働時温度 |
| 温度 |
0 〜 40° C |
-20 〜 60° C |
| 振動(5〜500 Hz) |
1 Grms |
2 G |
| 衝撃 |
10 G |
30 G |
| サイズ |
寸法 |
150 x 222 x 270 mm (W x H x D) |
|
|
| |
| |
●バックプレーンオプション |
|
| |
型番 |
PICMG1.3/1.0 |
PCIe |
PCI |
ISA |
PCI/ISA |
|
PICMG1.3 |
1 (PCIe-16X)
1 (PCIe-4X) |
- |
- |
- |
|
PICMG1.3 |
1 (PCIe-16X)
4 (PCIe-1X) |
- |
- |
- |
PCE-3B06-03A1E |
PICMG1.3 |
1 (PCIe-16X)
1 (PCIe-1X) |
3
- |
- |
- |
|
PICMG1.0 |
- |
5 |
- |
- |
|
PICMG1.0 |
- |
- |
6 |
- |
|
|
| |
|
| |
|
