アドバンテックのARK-6622は、アドバンテック製Mini-ITXマザーボードAIMB-210/258/262/270に対応した、低コストなシャーシです。
前面にエラー検知用の電源・HDD・温度LEDインジケータや、拡張スロットｘ1ポートを備え、メンテナンスや様々な周辺機器の接続にとても便利です。
非常に小型かつ豊富なI/Oを備えており、柔軟なカスタマイズにも対応可能な特徴から、KIOSK、POS、デジタルサイネージ、入退出管理や、ニッチ産業向けアプリケーションに最適です。
|
|
|
| |
|
|
|
 |
| |
| |

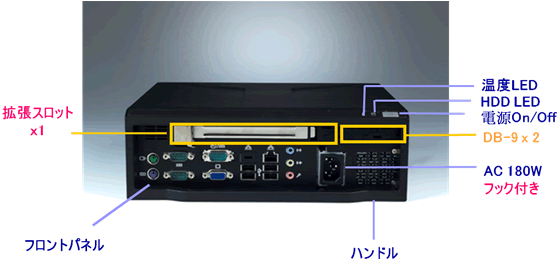

＜ARK-6622 前面＞ |
|
| |

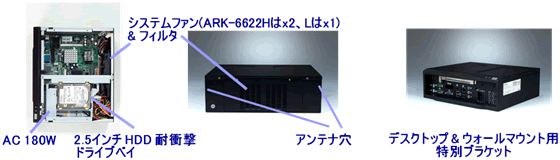

＜ARK-6622 特徴＞ |
|
| |
| |

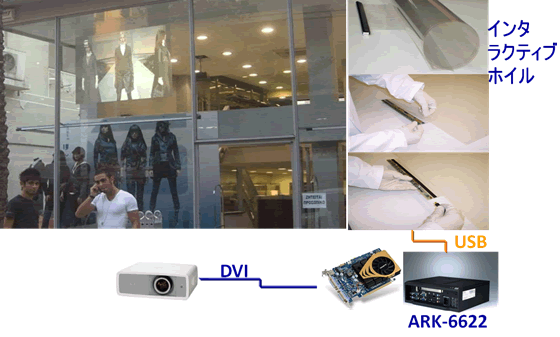

| ●応用事例〜ショッピングモールでのプロモーションシステム |
50〜80インチ インタラクティブホイル、ガラス窓を大画面タッチパネルとして利用 |
 |
|
| |
アドバンテックのARK-6622L-18ZEシャーシ＋ AIMB-258産業用マザーボードを使用。
（HDD, CPU, OS, RAM, KB/MS, 協力会社提供グラフィックカードにて組立て）
高いグラフィックパフォーマンスと高信頼性を実現するアドバンテックのソリューションが採用されました。
|
| |
|
|
|
 |
|
| |
| 型番 |
ARK-6622H-18ZE |
ARK-6622L-18ZE |
| 対応マザーボード |
|
AIMB-262, AIMB-270 |
AIMB-210, AIMB-258 |
| ストレージ |
2.5インチ
HDD
ドライブベイ（内蔵） |
2 |
| I/O |
USB |
4 |
| PS/2 |
2 |
| COM |
2 |
| DVI/COM |
1 |
| RJ-45 |
2 |
| Audio |
3 (Mic-In, Line-Out, Line-in) |
| VGA |
1 |
| 拡張スロット |
1* |
| I/Oカットアウト |
2 x DB-9、2 x ワイヤレスアンテナ |
| 冷却 |
システムファン |
ARK-6622H
2 (6 cm/27.7CFM)
|
ARK-6622L
1 (6 cm/15.4CFM) |
| エアフィルタ |
Yes |
Yes |
| 他 |
LEDインジケータ |
電源, HDD, 温度 |
| コントロール |
パワースイッチ |
| 環境 |
稼働温度 |
0 〜 40° C |
| 振動(5〜500 Hz) |
1 Grms |
| 衝撃 |
10 G |
| サイズ |
寸法 |
272 x 88 x 232 mm |
*拡張スロットは専用ライザ―カードをサポートしており、オプションのアドオンカードとしてライザ―カードが必要となります。 |
|
| |
|
| |
|
|
|
|
|
| |
