Intel® Atom™ N450 / D510 搭載
PCIハーフサイズシングルボードコンピュータ PCI-7031 新発売

	低消費電力、ファンレス Intel® Atom™ N450 CPU搭載、1GB DDR2 667 メモリオンボード(PCI-7031N)
	デュアルコア、ハイパフォーマンス Intel® Atom™ D510 CPU搭載、最大2GB DDR2 800 メモリ(PCI-7031D)
	VGA/LVDS デュアルビデオ出力
	デュアルギガビットEthernet LAN
	アドバンテック製組み込みソフトウェアAPIとユーティリティをサポート、Windows 7、WindowsXPをはじめ様々なOSに対応

アドバンテックのPCI-7031は、産業用では初めてとなるIntel® Atom™ N450 シングルコア / D510 デュアルコアプロセッサ搭載のPCIハーフサイズシングルボードコンピュータです。

●産業用初！Intel® Atom™ N450 / D510 搭載 PCIハーフサイズシングルボードコンピュータ

PCI-7031はオンボードメモリ設計で、CPUクーラーやアドオンRAMモジュールなど可動部がないN450搭載モデルは、耐振動性、防塵性に優れ、長期MTBF（平均無故障時間）を実現しました。
デュアルコアプロセッサで処理能力の高いD510搭載モデルは、集中的なデータ処理やマルチメディアデータの処理などを行うアプリケーションに最適です。

●専用 PCI Express x1 接続のデュアルギガビット Ethernet LAN

- 重負荷のネットワークアプリケーション向け高速大量処理に最適

●豊富なI/O

- USB 2.0 x 7、シリアルATA x 3、LPT x 1、IDE x 1、FDD x 1
- RS-232 シリアルポート x 2
- オプションで自動フローコントロール対応 RS-232/422/485 x 4、マシンコントロールやファクトリーオートメーションなどに最適

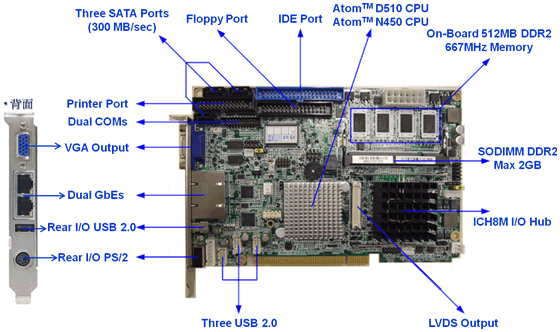

＜PCI-7031　レイアウト＞

PCI-7031 豊富なI/O-レイアウト

●スペック比較

型番	CPU	メモリ	ファンレス	ディスプレイ	CF	SATA	COM	USB
PCI-7031D-S6A1E	Atom D510	SODIMM 2GB	No	VGA/LVDS	Yes	3	2	7
PCI-7031N-S6A1E	Atom N450	On-Board 1GB	Yes	VGA/LVDS	Yes	3	2	7

●推奨バックプレーン　オプション

PCA-6104P4-0B2E	PCA-6105P5-0B2E	PCA-6108P8-0A2E
-セグメント: 1 -スロット: 4 PCI -寸法: 110 x 180 mm -IPCシャーシ: IPC-644	-セグメント: 1 -スロット: 5 PCI -寸法: 143 x 155 mm -IPCシャーシ: IPC-6806S	-セグメント: 1 -スロット: 8 PCI -寸法: 182 x 185 mm -IPCシャーシ: IPC-6608 / 6908

●推奨シャーシ　オプション

シャーシ型番	5.25”ドライブベイ	3.5”ドライブベイ	シャーシI/O	システムファン	アドバンテック PSU
IPC-644	0	1(外付)	COM x 2	53 CFM x 1	150W (Sngl)
		1(内蔵)	LPT x 1
IPC-6806S	0	1(外付)	USB x 2	53 CFM x 1	150W (Sngl)
		1(内蔵)
IPC-6608	2	1(外付)	USB x 2	85 CFM x 1	300W (Sngl/Rdnt)
					400W (Rdnt)
IPC-6908	2	1(外付)	No	53 CFM x 2	300W (Sngl/DC/Rdnt)
		1(内蔵)			400W (Sngl)

●幅広い産業用途のアプリケーションに対応

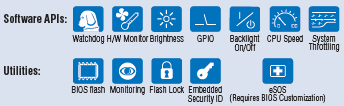

●アドバンテック製組み込みソフトウェアAPIとユーティリティをサポート －製品の市場への迅速な投入を実現

型番		PCI-7031N-S6A1E	PCI-7031D-S6A1E
プロセッサ	CPU	Intel Atom N450 1.66 GHz	Intel Atom D510 1.66 GHz
	L2キャッシュ	512 KB	1 MB
	チップセット	ICH8M
バス	PCI-Express	N/A
バス	PCI	32 bit/33 MHz PCI マスターto バックプレーン x 4
メモリ	メモリ	シングルチャネル DDR2 667 MHz
	最大	1 GB オンボード	SODIMM 最大2 GB
	ソケット	SODIMM ソケットなし	200-pin DIMM x 1
グラフィックス	オンボード	Embedded Gen3.5+ GFX Core technology, Direct X 9/Pixel Shader 2.0 compliant
	VRAM	224 MB シェア
	ビデオインタフェース	15ピン VGA D-sub コネクタ x1/オンボード LVDS ピンヘッダ x 1 (シングルチャネル 18-bit LVDSをサポート)
	ビデオ出力 VGA	SXGA 最大 1400 x 1050 @ 60 Hz	SXGA 最大 2048 x 1536 @ 60 Hz
	ビデオ出力 LVDS	18-bit シングルチャネル、WXGA 最大 1366 x 768 または 1280 x 800
	ビデオ出力デュアルディスプレイ	CRT + LVDS, 拡張モードとクローンモードをサポート
Ethernet	インタフェース	10/100/1000Base-T x 2
Ethernet	コントローラ	LAN1: Intel 82567V LAN2: Intel 82583V
シリアル ATA	チャネル	3
シリアル ATA	速度	300 MB/s
I/O	USB 2.0	SHBに7 ポート
	シリアル	RS-232 オンボードピンヘッダ x 2、自動フローコントロール対応 RS-485 x 4 (型番: PCA-COM485-00A1E)(オプション)
	パラレル	1 (EPP/ECP)
	FDD	1
	PS/2	1
ウォッチドッグタイマ	出力	システムリセット
ウォッチドッグタイマ	インターバル	プログラマブル 1, 2, 4, 8,…, 256 秒/分
寸法		185 mm (L) x 122 mm (W)
