アドバンテックが世界で最も早く発売する Intel® Atom™ デュアルコア CPU
D510 搭載 EBX シングルボードコンピュータ
|
|
|
|
|
| |
PCM-9562は、省電力性に優れたIntel® Atom™ N450 / D510 1.66GHz 搭載のEBX シングルボードコンピュータです。
従来のシングルコアAtom™ シリーズの後継機である Atom™
N450搭載モデルに加え、デュアルコアのAtom™ D510搭載モデルをラインナップし、低消費電力ながら、高いパフォーマンスを実現します。 |
|
|
| |
また本製品には、BIOSで設定できる電源スイッチの誤操作防止機能など、産業用ならではの機能を搭載しています。
標準装備するI/Oも豊富で、シリアルATA x 3、USBポート x 8、COM x 6 （RS-232 x 4, RS-422/485 x 2）からさまざまな周辺機器を制御することが可能です。
|
| |
|
|
|
 |
| |
| ●低消費電力〜シングルコア／デュアルコアCPUよりお選びいただけます |
| |
-Intel® Atom™ N450 1.66GHz（8W以下）、シングルコア
-Intel® Atom™ D510 1.66GHz（約17W）、デュアルコア
|
|
| ●優れたCPU/グラフィックス処理 |
|
-Intel® Atom™ Pineview、ハイパースレッディング/Throttling/Speed stepをサポート
-独立2画面表示 LVDS/ VGA
-MPEG2 デコーダにより優れたグラフィックスパフォーマンスを実現 |
|
| ●Intel Gigabit Ethernet x 3、HD Audio |
|
-Intel 82567V x 1、82583V x 1、82583V Giga LAN x 1
-HD Audio、ALC888 |
|
| ●豊富なI/O |
|
-Smart FAN x 2 (システム用 x 1、デュアルコアCPU用 x 1)
-SATAII x 3, USB x 8, COM x 6, LPT x 1
-CF ソケット x 1 オンボード
-16-bit GPIO
-I2C
|
|
| ●優れた拡張性 |
|
-PC-104-Plus
-Mini
PCIe
-PCI
|
| |

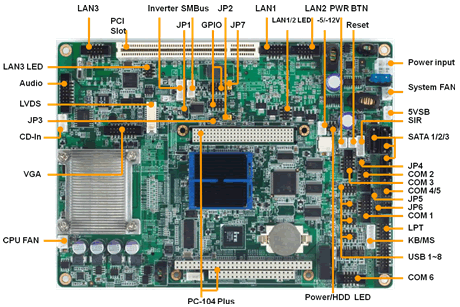

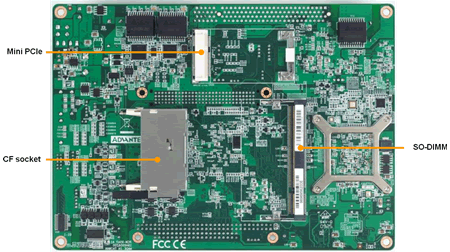

| ●PCM-9562 ボードレイアウト − Atom搭載、充実したI/O |
| |
 |
| |
| |
 |
| |
| |

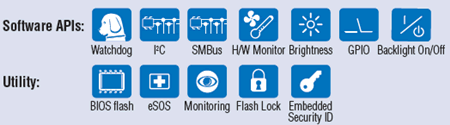

| ●組み込みソフトウェアAPIとユーティリティをサポート − 製品の市場への迅速な投入を実現 |
| |
 |
| |
|
| |
|
|
|
 |
|
| |
| 型番 |
PCM-9562N-S6A1E
|
PCM-9562D-S6A1E
|
| プロセッサ |
CPU |
Intel Atom N450 1.66 GHz |
Intel Atom D510 1.66 GHz |
| L2キャッシュ |
512 KB |
1 MB |
| チップセット |
ICH8M |
| BIOS |
AMI 16 Mbit |
| メモリ |
メモリ |
DDR2 667 |
| ソケット |
200-pin SODIMM x 1 最大2 GB |
| ストレージ |
CompactFlash |
Card Type I, Type II |
| シリアルATA |
SATA2 (300MB/s) x 3 |
| I/O |
シリアル |
RS-232
x 4 (オプションで 絶縁COM6)
RS-232/422/485 x 2 (デフォルトでRS-422/485, RS-232はオプション) |
| USB 2.0 |
8 |
| LPT |
1 (FDDはオプション) |
| GPIO |
16-bit GPIO |
| Audio |
HD Audio, ALC888 Codec, Line-in, Line-out, Mic-in, speaker out (R/L) |
拡張
スロット |
PC/104-Plus |
1 |
| PCI スロット |
1 |
| Mini-PCIe |
1 |
| Ethernet |
速度 |
10/100/1000 Mbps |
| コントローラ |
LAN1 Intel 82567, LAN2 Intel 82583V, オプションでLAN3 Intel 82583V (UL60601 絶縁デザイン準拠) |
| インタフェース |
RJ-45 x 3（ケーブル経由、LAN3 はオプション) |
| ディスプレイ |
コントローラ |
Embedded Gen3.5+ GFX Core |
| VRAM |
システムメモリシェア 最大 224 MB |
| VGA |
最大解像度 SXGA 1400 x 1050 @ 60 Hz
|
最大解像度 SXGA 2048 x 1536 @ 60 Hz |
| LVDS LCD |
シングルチャネル 18-bit LVDS 最大解像度 WXGA 1366 x 768 |
| 独立2画面表示 |
CRT + LVDS |
| 寸法 |
(L x W) |
203 x 146 mm |
|
|
| |
|
| |
|
|
|
|
|
| |
