従来のシリーズより更に消費電力を抑えた次世代Atomプロセッサを搭載した
PC/104-Plus規格準拠 CPUモジュール
|
|
|
|
|
| |
PCM-3362は、省電力に優れたIntel® Atom™ N450 1.66GHz 搭載のPC/104-Plus 規格準拠 CPU モジュールです。
従来のAtom™ N270シリーズより更に低い消費電力で高いパフォーマンスを提供するIntel® Atom™
プロセッサを活用しているため、CPUファンを使った冷却を必要としません。
このためお客様は、デザインのフィレキシビリティとパフォーマンスを天秤にかけることなく、バランスの良いシステム設計が可能です。
|
|
|
| |
また、小型ボードにPCとして必要な機能を凝縮しているため、設置スペースに制約のある小型機器などの組み込みアプリケーションに最適です。
標準装備するI/Oも豊富で、シリアルATA、USBポート(×4)、COM x3（RS-232 x 2, RS-422/485 x 1）からさまざまな周辺機器を制御することが可能です。 |
| |
|
|
|
| |
| ●PCM-3362 ボードレイアウト − Atom搭載！充実したI/O、2GBフラッシュメモリオンボード |
| |
 |
| |
| |
 |
| |

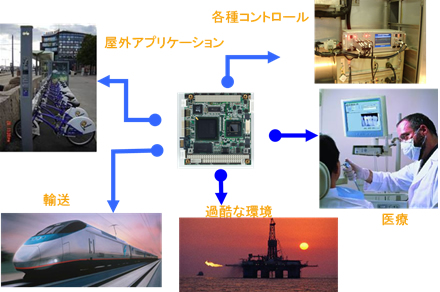

| ●アプリケーション− PCM-3362はコンパクトサイズなので、小型機器などの組み込みアプリケーションに最適 |
| |
 |
| |
| |

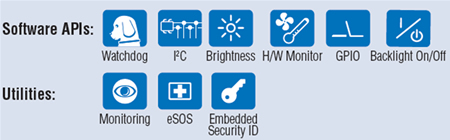

| ●組み込みソフトウェアAPIとユーティリティをサポート − 製品の市場への迅速な投入を実現 |
| |
 |
| |
|
| |
|
|
|
 |
|
| |
| 型番 |
PCM-3362N-S6A1E |
| プロセッサ |
CPU |
Intel Atom N450 1.66 GHz |
| チップセット |
ICH8M |
| メモリ |
メモリ |
DDR2 667 MHz |
| ソケット |
200-pin SODIMM x 1 最大2 GB |
| ストレージ |
CompactFlash |
- |
オンボード
フラッシュ |
2 GB |
| シリアルATA |
SATA2 (300MB/s) x 1 |
| I/O |
シリアル |
RS-232
x 2
RS-232/422/485 x 1 |
| USB 2.0 |
4 |
| I2C |
1 |
| GPIO |
8-bit 汎用入出力ポート |
拡張
スロット |
PCI/104-Plus |
1 |
| Ethernet |
速度 |
10/100/1000 Mbps |
| コントローラ |
Intel 82567V |
| インタフェース |
RJ-45 x 1（ケーブル経由） |
| ディスプレイ |
コントローラ |
Embedded Gen3.5+ GFX Core |
| VRAM |
システムメモリシェア 最大 224 MB |
| VGA |
最大解像度 SXGA 1400 x 1060 @ 60 Hzをサポート |
| LVDS LCD |
シングルチャネル 18-bit LVDS 最大解像度 WXGA 1366 x 768 |
| デュアル同時表示 |
CRT + LVDS |
| 寸法 |
(L x W) |
96 x 90 mm |
|
|
| |
|
| |
|
