| 表示性能と周辺機器の拡張性を重視した MicroATX マザーボード |
|
|
|
|
| |
アドバンテックのAIMB-562 KIOSKは、KIOSK端末に必要とされるディスプレイ
表示性能と、周辺機器の拡張性を強化した製品です。
|
|
|
| |
|
| |
VGA出力を2ポートとLVDS出力を1ポート備え、VGA＋VGAまたは
VGA＋LVDSという組み合わせで多彩な
2画面表示が可能です。 VGA出力を2系統用意したことで、端末を組み立てる際に使用可能な表示デバイスの
選択の幅が広がりました。
また、USB 2.0 x 最大8ポート、COM x 最大10ポートまで利用可能なため、1枚のマザー
ボードでさまざまな
周辺機器を制御することができます。 |
| |
|
|
|
 |
| |
| ●Intel® Core™ 2 Duo をサポート |
| |
・マルチファンクションタスクを処理可能なハイパフォーマンスを実現
・Intel Core™ 2 Duo / Intel® Pentium® Dual-Core / Intel® Pentium® 4 / Intel® Celeron®より選択可能
|
| |
●Intel® 945G 内蔵 グラフィックコントローラ GMA950 |
| |
・3D/ビデオ パフォーマンス強化、224MB システムメモリシェア |
| |
|

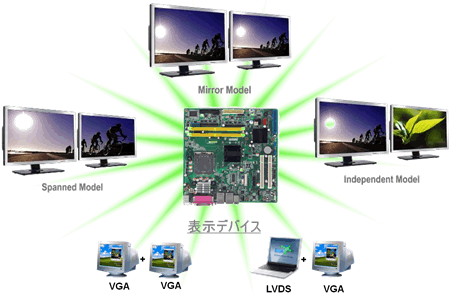

| ●デュアルディスプレイ: VGA+VGA、VGA+LVDS |
| |
・独立2画面表示、ミラー表示、拡張ディスプレイ表示などの表示モードに対応 |
 |
| |
| ●豊富なI/O |
| |
・COM ポート x 10, USB 2.0 ポート x 8 （背面I/Oにx 4, ピンヘッダにx 4）、12 + 4-bit GPIO
・LAN，USB HDD x 4基を接続し、COM x10ポート フル負荷時の最大ボーレート 57,600 bps |
 |
| |

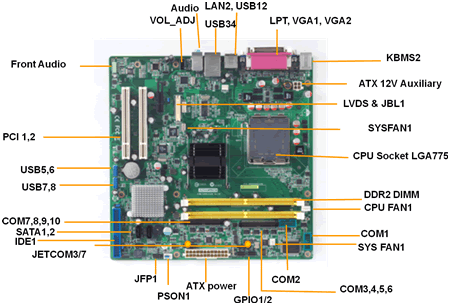

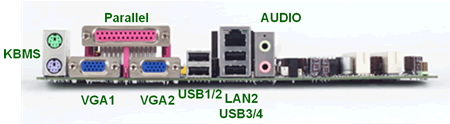

＜背面 I/O＞ |
 |
| |

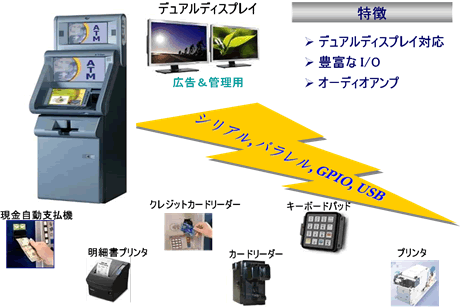

| ●AIMB-562 KIOSK 応用事例 − ATM/KIOSK |
| |
 |
| |
|
| |
●推奨液晶モジュール |
| |
ES-1000 LCD キット |
LVDS ケーブルタイプ |
| ES-1106N-LVAE, ES-1108N-LSAE, ES-1108R-LSAE, ES-1110N-LSAE, ES-1110R-LSAE, ES-1112N-LSAE, ES-1112N-LXME, ES-1112N-LSME, ES-1115N-LXAE, ES-1117N-LEAE, ES-1119N-LEAE |
03 |
|
| |
|
|
|
| |
●推奨シャーシ/ライザーカード/CPUクーラー |
| |
推奨シャーシ/ライザーカード/CPUクーラー |
対応製品 |
Advantech ラックマウントシャーシ |
4U 〜 7U タイプ |
2U シャーシ |
ACP-2320, ACP-2010, IPC-603 |
4U 〜 7Uシャーシ用 LGA775 CPUクーラー |
1750000334/1960022033T000 |
ACP-1320用LGA775CPUクーラー（Core 2 Duo専用） |
1960013266T000 |
ウォールマウント シャーシ |
IPC-7120, IPC-7220, IPC-5120, IPC-5122, IPC-7143 |
ライザーカード |
AIMB-R430P-03A2E, AIMB-R4104-01A1E,
AIMB-R4301-03A1E |
|
| |
|
|
|
| |
|
|
|
 |
|
| |
| 型番 |
AIMB-562VG-KSA1E |
| プロセッサ |
CPU |
Intel Core 2 Duo
（最大 E7400 2.8 GHz）、L2キャッシュ 4 MB
Intel Pentium Dual-Core
（最大 E2200 2.2 GHz）、L2キャッシュ 1 MB
Intel Pentium 4
（最大 651 3.4 GHz）、L2キャッシュ 2 MB |
| チップセット |
Intel 945G + ICH7 |
| FSB |
533/800/1066 MHz |
| 拡張スロット |
PCIe x1 |
250 MB per direction, 1 スロット |
| PCI |
32-bit/33 MHz, 2 スロット |
| メモリ |
メモリ |
デュアルチャネル DDR2 533/667 MHz（最大 4 GB） |
| ソケット |
240-pin DIMM x 2 |
| グラフィックス |
オンボード |
Intel GMA 950 （224 MB システムメモリシェア） |
| LVDS |
シングルチャネル 24-bit/デュアルチャネル 48-bit LVDS |
| VGA |
2 |
デュアル
ディスプレイ |
VGA＋VGA または VGA＋LVDS |
| I/O |
USB 2.0 |
8 |
| Audio |
2 (Line-out, Mic-in)
|
| シリアル |
10 (RS-232 x 8、RS-232/422/485 auto flow control x 2)
|
| パラレル |
1 (SPP/EPP/ECP) |
| FDD |
- |
| PS/2 |
(キーボード x 1、マウス x 1) |
| GPIO |
16-bit GPIO |
| SATA II |
チャネル |
2 （最大転送速度：300 MB/s） |
| Ethernet |
LAN |
10/100/1000 Mbps |
| コントローラ |
GbE LAN: Realtek 8111C |
| 寸法 |
(W x D) |
244 x 244 mm |
※VGA出力 x 2、 VGA出力 x 1モデルもございます。詳細はお問合せ下さい。 |
|
|
| |
|
| |
|
|
|
|
|
| |
