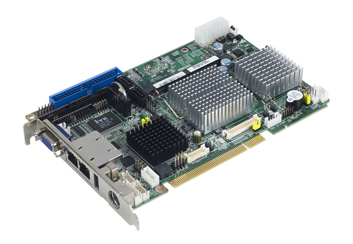

アドバンテックのPCI-7030は、省電力性に優れたIntel® Atom™ N270 1.6GHzを搭載したPCI
ハーフサイズ シングルボードコンピュータです。
これまでにない低い消費電力で高いパフォーマンスを提供するIntel® Atom™
プロセッサを
活用しているため、CPUファンを使った冷却を必要としません。
本製品は、PCI拡張スロットに対応しているため、弊社のバックプレーンボードを使って容易に
システム拡張を行うことができます。
このためお客様は、デザインのフィレキシビリティとパフォーマンスを天秤にかけることなく、
バランスの良いシステム設計が可能です。 |
|
|
| |
|
|
|
| |
|
|
|
 |
| |
|
| ●充実したI/O、デュアルディスプレイ対応 |
| |
・USB2.0 (VGモデル x 6、G2モデル x 5)、パラレルポート x 1、シリアルATA x 2、CompactFlash ソケット (Type I/II)
・COM x 6 (RS-232 x 2 オンボード, 増設モジュール RS-422/485 x 4 w/Auto-flow またはRS-232 x 4)
・ギガビットイーサネット (VGモデル x 2、G2モデル x 1) を搭載し、高速なデータ転送が可能
・高いグラフィックス性能
- VGA： 最大 QXGA 2048 x 1536 ピクセル、32ビット カラー @ 75 Hz
- LVDS： 18/36ビット、最大 UXGA 1600 x 1200
- DVI： 最大ピクセルロック 400 MHz、 最大解像度 2048 x 1536 @ 75 Hz(DVIはG2モデルのみ) |
| |
 |
| |

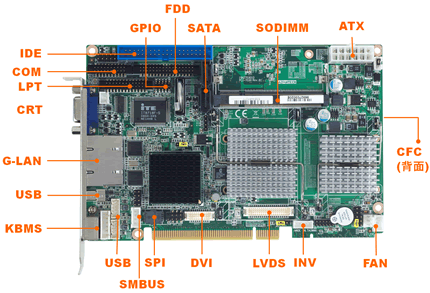

| ●ボードレイアウト |
| |
 |
| |
| ●対応バックプレーンオプション |
| |
|
|
|
セグメント： 1 |
|
スロット： 5 PCI |
|
寸法： 143 x 155 mm |
|
IPC シャーシ： IPC-6806S |
|
|
|
|
|
|
|
セグメント： 1 |
|
スロット： 4 PCI |
|
寸法： 110 x 180 mm |
|
IPC シャーシ： IPC-644 |
|
|
|
※その他の対応バックプレーンについてはお問い合わせ下さい。 |
|
| |
|
| |
|
|
|
 |
|
| |
| 型番 |
PCI-7030G2-00A1E |
PCI-7030VG-00A1E
|
| プロセッサ |
CPU |
Intel Atom N270 プロセッサ (最大1.6 GHz) |
| チップセット |
Intel 945GSE + Intel ICH7M |
| メモリ |
メモリ |
シングルチャネル DDR2 SODIMM 400/533 MHz (最大2 GB) |
| ソケット |
200-pin SODIMM ソケット x 1 |
| グラフィックス |
デュアル
ディスプレイ |
VGA、LVDS、DVI |
VGA、LVDS |
| I/O |
USB 2.0 |
USB2.0 x 5
4 ポートオンボード、背面に1ポート |
USB2.0 x 6
4 ポートオンボード、背面に2ポート |
| シリアル |
COM x 6 (RS-232 x 2 オンボード、
増設モジュール RS-422/485 x 4 w/Auto-flow
またはRS-232 x 4) |
| Ethernet |
ポート |
RJ-45 x 2 (Intel 82574L) |
RJ-45 x 1 (Intel 82574L) |
| 通信速度 |
10/100/1000 Mbps Ethernet |
| ストレージ |
|
IDE、SATA x 2、CFC、FDD
|
| 拡張 |
GPIO |
8ビット ; CMOS レベル (0〜5 V) |
| 寸法 |
(L x W) |
185 mm x 122 mm |
|
|
| |
|
| |
|
