| ●Socket M Intel® Core™ 2 Duoプロセッサに対応
|
| |
CPUはSocket Mに対応したIntel® Core™ 2 Duoプロセッサが搭載可能です。 |
| |
| ●多様なバックプレーンに対応 |
シャーシ |
セグ
メント |
バックプレーン
型番 |
PCIe |
PCI |
寸法 |
シャーシ |
4スロット |
1
|
PCE-3B04-00A1E |
x16*1 + x1*2 |
- |
110 x 180 mm |
IPC-644 |
PCE-3B04-03A1E |
- |
3 |
3スロット
|
PCE-3B03-00A1E |
x16*1 + x4*1 |
- |
143 x 176 mm |
IPC-6806S |
6スロット
|
PCE-3B06-00A1E |
x16*1 + x1*4 |
- |
PCE-3B06-03A1E |
x16*1 + x1*1 |
3 |
|
| |

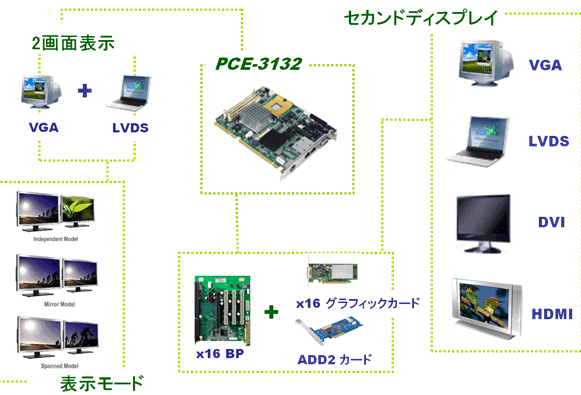

| ●PCI Express x16経由でグラフィックスカードやADD2 カードを利用し、多様なグラフィックス表示が可能 |
| |
標準搭載のVGA出力、LVDS出力に加え、高性能なPCI Express 16X拡張カードや、ADD2カードを利用することで、
より高速、高品位なグラフィックス表示や、DVI、HDMIポートの増設などが可能です。 |
 |
| |
| <<対応ADD2 カード>> |
| |
型番 |
特徴 |
AIMB-DVI-00A1E |
・ 外部DVI-D表示をサポート (デジタルのみ)
・ Silicon Image SIL1364
・ 最大解像度： 1600 x 1200 |
AIMB-LVDS-00A1E |
・ シングルチャネル 24-bit/ デュアルチャネル 48-bitをサポート
・ Chrontel CH7308A
・ 最大解像度： 1600 x 1200
・ LCD/VCC 電圧をサポート |
AIMB-HDMI-00A1E |
・ 外部HDMI表示をサポート
・ Silicon Image SIL1390
・ 最大解像度： 1600 x 1200
・ HDMI 1.2をサポート |
AIMB-VGA-00A1E |
・ 外部VGA出力をサポート
・ Chrontel CH7317A
・ 最大解像度： 1024 x 768 |
|
| |
| ●Compact Flash起動に対応 |
| |
組込みOSの記録メディアとして幅広く使われているCompact FlashからのOS起動に対応します。 |
| |
| ●Dual Gigabit Ethernet 搭載 |
| |
2つのEthernetポートを持つことで、例えば機器側と上位サーバ側と異なるネットワークセグメントでの運用も容易です。 |
| |
|
| ●シリアルATA 2ポート搭載、ソフトウェアRAIDに対応
|
| |
ICH7M-DHチップセットに搭載されたRAID機能を用て2台のハードドライブを使用することにより、ハードドライブの 1 台にエラーが生じた場合にデータを保護することができます。 |
