高グラフィックス機能搭載ハイパフォーマンス
Mini-ITX マザーボード AIMB-258 新発売

	高いグラフィックス機能のMini-ITX マザーボード
	アナログRGB, DVI, LVDS液晶出力を装備し、標準でデュアルディスプレイ表示に対応
	45ナノ世代のIntel® Core™ 2 Duoプロセッサに対応
	豊富なI/O：シリアルポートx6, USB2.0 x6, 16bit GPIO
	PCI Express 16X　スロットを装備、グラフィックス機能拡張が可能

  AIMB-258は、Intel® Core™ 2 Duo搭載のMini-ITX産業用マザーボードです。
  豊富なI/Oを備え、各種機器との接続が容易です。
  また、グラフィックスはIntel® Graphics Media Accelerator X4500HDを搭載、
  GPU追加なしでHD動画の再生が可能で、コンパクトながらビデオ
パフォーマンスを要求されるアプリケーションなどにも最適です。

●高機能なグラフィックス～コンパクトながらビデオパフォーマンスを要求されるアプリケーションに最適

アーケードゲーム	デジタルサイネージ

・Intel® Graphics Media Accelerator X4500HDを搭載、GPU追加なしでHD動画の再生が可能
・アナログRGB, DVI, LVDS液晶出力を装備し、標準でデュアルディスプレイ表示に対応

●豊富なI/Oを備えたMini-ITX マザーボード

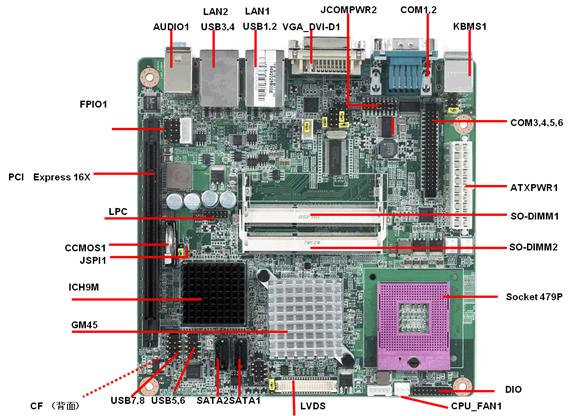

＜AIMB-258　レイアウト＞

AIMB-258 豊富なI/O-レイアウト

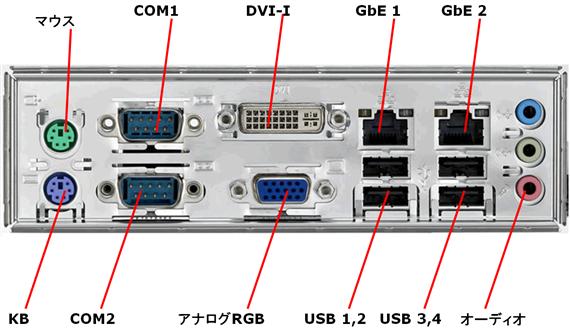

＜AIMB-258　バックパネル＞

AIMB-258 豊富なI/O-バックパネル

型番		AIMB-258G2-00A1E
プロセッサ	CPU (45 nm μFC-PGA 478)	Intel Core 2 Duo / Intel Celeron M
プロセッサ	チップセット	GM45 + ICH9M
メモリ	メモリ	DDR3 800/1066 MHz SDRAM
メモリ	ソケット	204-pin SODIMM x 2 （最大 4 GB）
グラフィックス	コントローラ	Intel GM45 GMCH integrated Graphics Media Accelerator X4500
	VRAM	最大 384 MB
	LVDS	シングルチャネル 18/24-bit / デュアルチャネル 36/48-bit LVDS
	デュアルディスプレイ	CRT + DVI; CRT + LVDS; DVI + LVDS
I/O	シリアル	6
	USB 2.0	8
	GPIO	16-bit
Ethernet	LAN	Gigabit Ethernet　x2 (Realtek 8111C)
拡張バス		PCI Express 16x
ストレージ		シリアルATA ｘ2, CFソケット x1
寸法		170 mm x 170 mm
